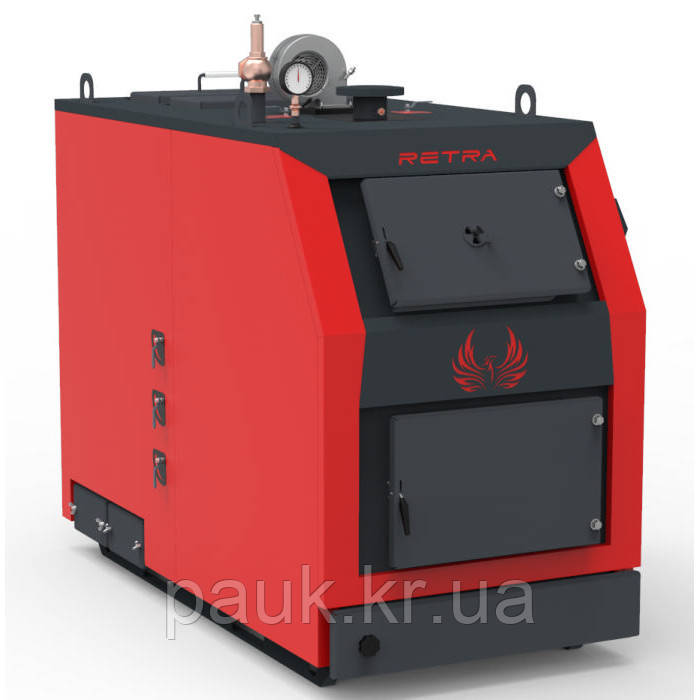

Котел твердопаливний "РЕТРА-3М Plus" 200 кВт сталевий

Котел Ретра-3М Plus - одноконтурний, водогрійний, твердопаливний, сталевий, промисловий.

Потужність: 200 кВт

Площа обігріву: 2000 кв.м

Вид: промисловий

Паливо: вугілля, антрацит, дрова, брикет, торф, відходи деревообробки, лузга брикетована, солома, макулатура - подача палива ручна. Можливо використовувати паливну сировину з високою вологістю (60% і більше).

Призначення

Використовується для центрального опалення індивідуального житла та житлових комплексів, адміністративних, промислових і складських приміщень, особливо деревопереробних підприємств, тваринницьких комплексів, павільйонів, теплиць, шкіл, магазинів, медичних закладів.

Котли мають ряд переваг

• Коефіцієнт корисної дії до 86-93%;
• Міцний корпус камери згоряння із сталі завтовшки 6 мм забезпечує ресурс роботи обладнання 15 років і більше;
• Система розсікання повітряного потоку по всьому об'єму топки, що забезпечує повне спалення палива;
• Система налаштування потоків повітря під будь-який вид твердого палива та горючих відходів;
• Електронне керування примусовою подачею повітря з можливістю встановлення кліматичного терморегулятора та функції дистанційного керування;
• П'ять років гарантії на теплообмінник!
• Система утримання виносу тепла з димовими газами, температура яких в стабільному режимі котла становить 90-110 ^оС;
• Разове завантаження палива складає від 7-36 годин;
• Котли відзначаються високою продуктивністю та надійністю, підкрепленими чисельними відзнаками;
• При необхідності котли обладнуються Системою автоматизованої подачі палива або Щеповим бункером.

Будова котла Ретра-3М потужністью 150-200 кВт

1. камера згоряння (топка); 2. решітка колосникова; 3. камера піддувала (зольник); 4. димохід; 5. шибер газоходу поворотний; 6. розсікач первинного повітря; 7. вентилятор первинного повітря з шибером регулювання; 8. вентилятор вторинного повітря; 9. форсунки вторинного повітря; 10. шибер регулювання вторинного повітря; 11. кожух декоративний; 12. люк завантажувальний; 13. люк вигрібний; 14. люк видалення попелу; 15. пульт керування; 16. патрубок подачі; 17. люк чистки димових каналів; 18. патрубок обратки; 19. патрубок зливу з кульовим краном; 20. люк видалення сажі; 21. шар теплоізоляції; 22. манометр; 23. клапан запобіжний; 24. патрубок зливу конденсату; 25. чавунний каталізатор допалу газів (дод. опція).

Різновиди котлів

• Ф – з футерованими люками;
• В – з водоохолоджуваними люками (по замовленню);
• П – лицьова сторона котла вертикальна (пряма, по замовленню);
• К – лицьова сторона котла похила (під кутом).

За окремим замовленням теплообмінник котла виготовляється посиленним – робочий тиск до 0,6МПа.

Система керування твердопаливним котлом РЕТРА-3М

Конструкція котла передбачає його експлуатацію разом з електронним пультом керування та вентиляторами піддуву.

Система регулювання заснована на електронному регуляторі, що призначений для забезпечення заданої температури теплоносія на виході твердопаливного котла.

Принцип роботи приладу полягає в керуванні процесом горіння палива та циркуляцією теплоносія шляхом регулювання обертів вентиляторів, які нагнітають повітря в топку котла, і подачею живлення на циркуляційний насос.

Техічні характеристики:
