Котел промисловий на твердому паливі 150 кВт РЕТРА-4МCombi, з факельним пальником

Вартість товару залежить від курсу валюти, просимо уточнювати актуальність ціни.

Ручний режим завантаження (резервний, додаткова опція – «Чавунні колосники»)

У ручному режимі паливо закладається через верхній люк на колосникову решітку, розташовану у верхній камері згоряння. Саме тут і відбувається його спалювання. Цей режим ідеально підходить для палива великої фракції: дров, брикетів, кускового вугілля, соломи тощо. Первинне повітря подається вентилятором через розсікач, що знаходиться в нижній частині задньої стінки котла. Для повного згоряння піролізних газів вторинне повітря нагнітається через форсунки, розташовані з боків і зверху камери, іншим вентилятором, розміщеним у верхній частині котла. Управління процесом горіння та циркуляційним насосом здійснюється автоматизованим пультом, а видалення золи проводиться вручну.

Робота з факельним пальником

У нижній люк котла монтується факельний пальник, до якого паливо автоматично подається з бункера. Згоряння відбувається у нижній камері. Цей режим автоматичного функціонування призначений для ефективного спалювання пелет, зокрема й агропелет, у футерованому пальнику. Полум’я пальника спрямоване на футеровану задню стінку топки. Увесь процес — від автоматичного розпалу до стабільного горіння і самоочищення пальника — контролює інтелектуальний блок керування. До комплекту з пальником входять також бункер для палива, система його подачі та автоматика.

Застосування котлів

Котли серії «Ретра-4М Combi» призначені для роботи в системах водяного опалення — як із примусовою циркуляцією теплоносія (закриті системи під тиском), так і з природною (відкриті системи). Вони можуть використовуватись для опалення житлових будинків, дач, об’єктів промислового та складського призначення, торгових споруд, адміністративних і соціальних будівель.
Робочий тиск у системі — до 0,2 МПа (опціонально — до 0,6 МПа), температура теплоносія на виході — не більше +95 °С.

Переваги котлів «Ретра-4М Combi»

• Три режими роботи.
• Надійність бренду.
• Дві камери згоряння.
• Розумна автоматика.
• 5 років гарантії.
• Постійний сервіс.
• Конструкція котла дозволяє спалювати різні види палива (пелети, вугілля, дерево, брикети, тирса, відходи деревини).
• Висока універсальність: можливість використання різних типів пальників або ручного режиму роботи.
• Товщина стінки теплообмінника - 6мм.

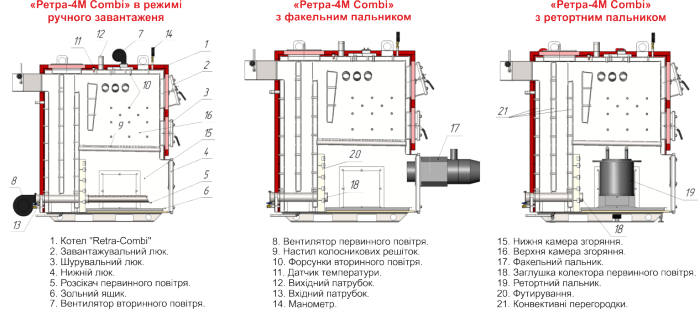

Будова котла "Ретра-4М Combi" потужністью 25-150 кВт

Сталевий теплообмінник (1) складається з трьох основних частин: в нижній частині знаходиться нижня камера згорання (15) для використання режиму роботи з пальником, зверху розміщена верхня камера згорання (16) для ручного режиму; за ними знаходяться прямі перегородки (21), які утворюють конвективні канали теплообмінника. Обидві камери розділені колосниковою решіткою (9). Прямі перегородки та стінки теплообмінника охолоджуються водою, утворюючи так звану «водяну рубашку».

При використанні котла в ручному режимі процес горіння відбувається в верхній камері згорання на колосникових решітках, під колосниковими решітками розміщений розсікач первинного повітря (5), який разом з вентилятором (8) складають систему подачі первинного повітря. Вторинне повітря надходить в камеру згоряння від вентилятора (7) через колектори подачі та форсунки (10). Нижня камера згорання одночасно виконує функцію камери накопичення золи з встановленим зольним ящиком (6).

В комплект котла входить пульт керування з датчиками температури, що занурюються в гільзу (11). Підключення котла до системи водопостачання здійснюється за допомогою патрубка подачі (12), який розміщений на верхній стінці котла та патрубка звороту (13), який розміщений на задній стінці котла. Також на задній стінці котла розміщений зливний патрубок з шаровим краном та запобіжний клапан, який спрацьовує при перевищенні тиском дозволеної величини. На верхній стінці котла розміщений манометр з краном (14).

При використанні режиму роботи з факельним (17) або ретортним (19) пальником, розсікач первинного повітря (5) демонтується та встановлюється заглушка колектора первинного повітря (18). Задня стінка нижньої камери згорання (15) захищена від вогняного факелу пальника футеруванням (21).

Комплект поставки

1. Котел Ретра-4М Combi.
2. Факельний пальник OXI EVO.
3. Бункер живильний 0,35 куб.м.
4. Живильний гнучкий шнек зі стійким до займання ПУ рукавом.
5. Перехід від бункера до гнучкого шнека.
6. Футерування топки.
7. Пульт керування.
8. Манометр ДМ 05-МП-ЗУ.
9. Кран під манометр.
10. Клапан запобіжний.
11. Кран шаровий 1/2" 2 шт.
12. Заглушка під пальник Pancerpol PPSM TRIO.
13. Кріплення.
14. Експлуатаційна документація.
15. Чавунні колосники (По замовленню).
