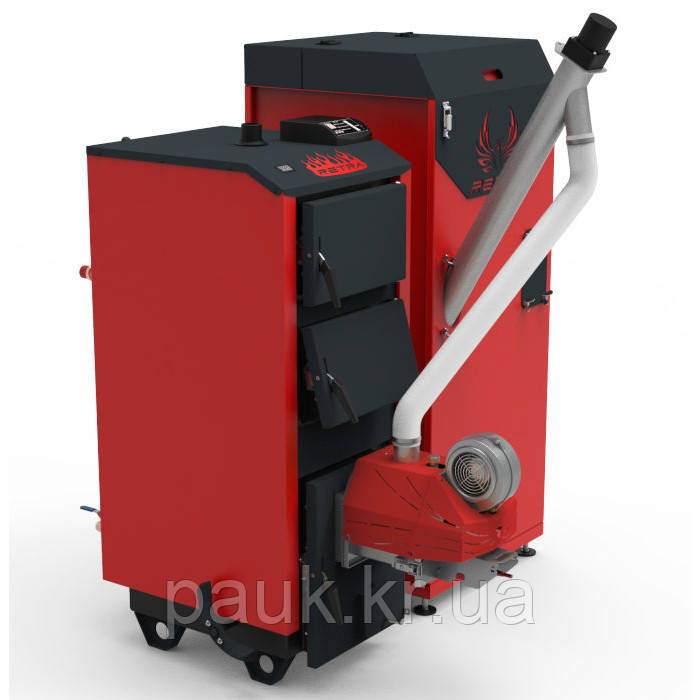

Котел на твердому паливі 32 кВт Ретра-5М Combi Comfort STANDART автоматизований, 5 мм

Твердопаливний котел РЕТРА-5М Combi COMFORT STANDART, потужність 32 кВт

Різновиди котлів Ретра 5М:
CLASSIC – механічне регулювання процесу спалювання за допомогою поворотного регулятора
PLUS – електронне регулювання роботи котла з вентилятором
COMFORT – автоматична подача палива з бункера, керований процес спалювання  та золовидалення

За товщиною теплообмінника:
ECONOM - 3 мм, гарантія 2 роки,
CLASSIC - 4 мм, гарантія 3 роки,
STANDART - 5 мм, гарантія 5 років,
LUX - 6 мм, гарантія 5 років.

Твердопаливні котли моделей «Ретра-5М Combi» - побутові котли, обладнані пелетним пальником (факельним) та системою подачі палива з бункером, роботою котла керує мікропроцесор, подача палива відбувається автоматично (основний режим). Котли модельного ряду «Ретра-5М Combi» також працюють в режимі ручного завантаження палива (резервний режим).

Котли призначені для роботи в системах центрального водяного опалення з примусовою (закрита система опалення під тиском) або природною (відкрита система опалення) циркуляцією теплоносія для тепло- та гарячого водопостачання  житлових будинків, дач, виробничих та складських приміщень, торгових об’єктів, будівель соціального та адміністративного призначення.

Опціально котли «Ретра-5М Combi» пристосовані до роботи в двох режимах:

1. Автоматична подача палива (пелети з різних сортів деревини).
2. Ручна подача палива (дерево, вугілля, брикет та інше крупнофракційне паливо).

Переваги котлів модельного ряду «Ретра-5М Combi»

• Конструкція котла дозволяє спалювати різні види палива (дерево, вугілля, брикети, відходи деревини).
• Розташування горизонтальних (конвекторних) камер дає мінімальний ефект конденсації димових газів,  що значно продовжує термін експлуатації котла.
• Виробником котел пристосований до роботи в автоматичному режимі з пелетним пальником та системою подачі палива з бункером (основний режим), та в ручному.
• Товщина металу - 5 мм, гарантія - 5 років.

Будова котла

Стальний теплообмінник (1) складається з двох частин, в нижній частині знаходиться камера згорання (2), в верхній розміщені прямі перегородки (3) які утворюють конвективні канали теплообмінника. Прямі перегородки та стінки теплообмінника охолоджуються водою, утворюючи так звану «водяну рубашку». Процес горіння відбувається в камері згорання на водо охолоджуваних колосникових решітках (18), під колосниковими решітками розміщена камера піддувала (зольник) (9). Димові гази пройшовши конвективні канали теплообмінника потрапляють в димохід (4).

1. стальний теплообмінник;
2. камера згоряння (топка);
3. перегородка пряма;
4. димохід;
5. шибер газоходу поворотний;
6. шибер для регулювання вторинного повітря;
7. форсунки вторинного повітря;
8. розпушувача палива;
9. камера піддувала (зольник);
10. кожух декоративний;
11. люк завантажувальний;
12. люк вигрібний та видалення попелу;
13. люк піддувала;
14. патрубок подачі;
15. люк для чистки димових каналів;
16. патрубок звороту;
17. шар теплоізоляції;
18. решітка колосникова;
19. патрубок зливний з шаровим краном;
20. клапан запобіжний;
21. термометр;
22. регулятор тяги (дод. опція).

ПРИНЦИП РОБОТИ КОТЛА

Вода із системи теплопостачання надходить в котел через патрубок звороту, розтікається по всім внутрішнім порожнинам теплообмінника і, через його металеві стінки, відбирає тепло від палива, що горить (контактним і радіаційним способами в топці) і газоподібних  продуктів згоряння (конвективним способом в решті частин теплообмінника). Нагріта вода через патрубок подачі 16 надходить в систему теплопостачання.

Котли моделі «Ретра-5М Combi» з факельним пелетним пальником та автоматичною подачею палива, мають вбудовану функцію авто розпалу.

Переваги факельного пелетного пальника

• Не вимогливий до якості пелет (для більш ефективного згоряння рекомендується футерування топки);
• Легка чистка пальника завдяки зручній конструкції;
• Виготовлений з жаро- та кислотостійких матеріалів високої якості;
• Повністю автоматизовані процеси: розпал, горіння та погашення;
• Ефективна модуляція потужності, ККД до 94%;
• Екологічно чистий, рівень викидів - на рівні газових пальників;
• Співпраця з кімнатним термостатом, який контролює нагрів гарячої води і температуру в приміщенні;
• Автоматичне включення і виключення при збоях живлення;
• Високий рівень безпеки: клапан захищає від зворотного полум’я; датчик температури запобігає перегріву котла.

Комплект поставки

1. Пелетний пальник (факельний)
2. Гнучкий шнек пальника
3. Пульт керування пальником
4. Бункер об’ємом 0,35 куб.м
5. Футерована топка (шамот)
6. Термометр
7. Клапан запобіжний 1/2"
8. Кран шаровий 1/2"
9. Заглушка 3/4"п
10. Гільза під термодатчик
11. Настанова з експлуатації та монтажу котлів «Ретра-5М»
12. Паспорт та настанова з монтажу та експлуатації на пелетний пальник
