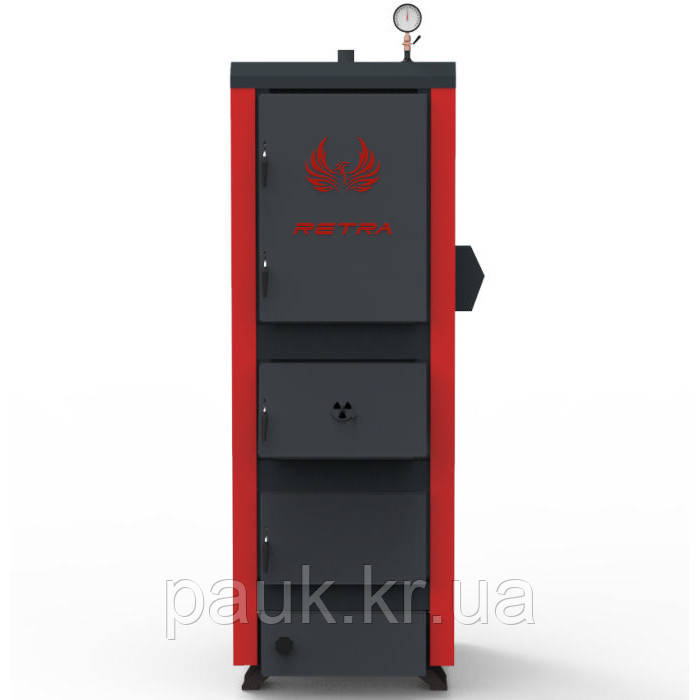

Твердопаливний котел 80 кВт Ретра-5М PLUS STANDART, котел з автоматикою, 6 мм

 Твердопаливний котел Ретра-5М PLUS STANDART потужністю 80 кВт
з вентилятором і контролером

Різновиди котлів Ретра 5М:
CLASSIC – механічне регулювання процесу спалювання за допомогою поворотного регулятора
PLUS – електронне регулювання роботи котла з вентилятором
COMFORT – автоматична подача палива з бункера, керований процес спалювання  та золовидалення

За товщиною теплообмінника:
STANDART - 5-6 мм, гарантія 5 років,
LUX - 6-8 мм, гарантія 5 років.

Комплект поставки: контролер, вентилятор, запобіжний клапан, термометр, зольний ящик.

Котли призначені для роботи в системах центрального водяного опалення з примусовою (закрита система опалення під тиском) або природною (відкрита система опалення) циркуляцією теплоносія для тепло- та гарячого водопостачання житлових будинків, дач, виробничих та складських приміщень, торгових об’єктів, будівель соціального та адміністративного призначення.

Котли Ретра-5М PLUS поставляються з вентилятором і блоком керування (контролером), який контролює процес горіння та роботу помпи центрального опалення.

Переваги котлів модельного ряду «Ретра-5М»:

• Конструкція котла дозволяє спалювати різні види палива (вугілля, дерево, брикети, відходи деревини).
• Розташування горизонтальних (конвекторних) камер дає мінімальний ефект конденсації димових газів, що значно продовжує термін експлуатації котла.
• Виробником котел пристосований до монтажу як з механічним регулятором тяги, так і системою електронного управління і подачею повітря, який регулює процес спалювання.
• Можливе встановлення факельного пальника з бункером, для спалювання пелет в автоматичному режимі.
• Товщина теплообмінника - 6 мм, гарантія - 5 років.

Стальний теплообмінник (1) складається з двох частин, в нижній частині знаходиться камера згорання (2), в верхній розміщені прямі перегородки (3) які утворюють конвективні канали теплообмінника. Прямі перегородки та стінки теплообмінника охолоджуються водою, утворюючи так звану «водяну рубашку». Процес горіння відбувається в камері згорання на водоохолоджуваних колосникових решітках (18), під колосниковими решітками розміщена камера піддувала (зольник) (9). Димові гази пройшовши конвективні канали теплообмінника потрапляють в димохід (4).

1. стальний теплообмінник;
2. камера згоряння (топка);
3. перегородка пряма;
4. димохід;
5. шибер газоходу поворотний;
6. шибер для регулювання вторинного повітря;
7. форсунки вторинного повітря;
8. розпушувача палива;
9. камера піддувала (зольник);
10. кожух декоративний;
11. люк завантажувальний;
12. люк вигрібний та видалення попелу;
13. люк піддувала;
14. патрубок подачі;
15. люк для чистки димових каналів;
16. патрубок звороту;
17. шар теплоізоляції;
18. решітка колосникова;
19. патрубок зливний з шаровим краном;
20. клапан запобіжний;
21. термометр;
22. пульт керування;
23. вентилятор надуву.

ПРИНЦИП РОБОТИ КОТЛА

Вода із системи теплопостачання надходить в котел через патрубок звороту 16, розтікається по всім внутрішнім порожнинам теплообмінника і, через його металеві стінки, відбирає тепло від палива, що горить (контактним і радіаційним способами в топці) і газоподібних продуктів згоряння (конвективним способом в решті частин теплообмінника). Нагріта вода через патрубок подачі 14 надходить в систему теплопостачання.

Система первинного та вторинного розподілення повітря дає можливість працювати котлу після щільного закриття всіх дверок та лючків згідно заданих на контролері параметрів роботи. Роль обслуговуючого персоналу заключається тільки в своєчасному поповненні камери згорання паливом.

КОМПЛЕКТ ПОСТАВКИ

1. Вентилятор радіальний
2. Термометр
3. Клапан запобіжний
4. Кран шаровий
5. Американка 1 1/2”
6. Заглушка 3/4"п
7. Пульт ST-24
8. Гільза під термодатчик
