Твердопаливний котел Ретра-5М Classic Standart потужністю 32 кВт
з механічним регулятором тяги (незалежна модель)
Різновиди котлів Ретра 5М:
CLASSIC – механічне регулювання процесу спалювання за допомогою поворотного регулятора
PLUS – електронне регулювання роботи котла з вентилятором
COMFORT – автоматична подача палива з бункера, керований процес спалювання та золовидалення
За товщиною теплообмінника:
ECONOM - 3 мм, гарантія 2 роки,
CLASSIC - 4 мм, гарантія 3 роки,
STANDART - 5 мм, гарантія 5 років,
LUX - 6 мм, гарантія 5 років.
Комплект поставки: механічний регулятор, запобіжний клапан, термометр, зольний ящик.
Котли призначені для роботи в системах центрального водяного опалення з примусовою (закрита система опалення під тиском) або природною (відкрита система опалення) циркуляцією теплоносія для тепло- та гарячого водопостачання житлових будинків, дач, виробничих та складських приміщень, торгових об’єктів, будівель соціального та адміністративного призначення.
Котли Ретра-5М Classic працюють з механічним регулятором тяги і не потребують електроживлення. Опціально котли пристосовані до монтажу вентилятора і блока керування (контролера), який контролює процес горіння та роботу помпи центрального опалення (модель Ретра-5М PLUS).
Переваги котлів модельного ряду «Ретра-5М»:
- Конструкція котла дозволяє спалювати різні види палива (вугілля, дерево, брикети, відходи деревини).
- Розташування горизонтальних (конвекторних) камер дає мінімальний ефект конденсації димових газів, що значно продовжує термін експлуатації котла.
- Виробником котел пристосований до монтажу як з механічним регулятором тяги, так і системою електронного управління і подачею повітря, який регулює процес спалювання.
- Можливе встановлення факельного пальника з бункером, для спалювання пелет в автоматичному режимі.
- Товщина стінки теплообмінника - 5 мм.
- Гарантія - 5 років.
Технічні характеристики:
| Номінальна потужність, кВт |
32 |
| Площа обігріву приміщення, м² (при висоті до 3.5м) |
320 |
| Площа теплообмінника, м² |
3.34 |
| Об’єм водяної рубашки, л |
100 |
| Об’єм топки, л |
112 |
| Розмір верхньої камери згоряння, мм (Д*Ш*В) |
500*420*670 |
| Габаритні розміри котла, мм (Д*Ш*В) |
930*760*1400 |
| Розмір горловини завантажувального люка, мм (ширина х висота) |
380 х 240 |
| Температура води на виході з котла, не більше, ºС |
95 |
| Температура води на вході в котел, не менше, ºС |
55 |
| Температура продуктів згоряння, не більше, ºС |
160 |
| Вихід під димохід, мм |
195 |
| Приєднувальні розміри до системи опалення |
1 ½" |
| Приєднувальний розмір запобіжного клапана |
½" |
| Товщина внутрішньої стінки теплообмінника, мм |
5 |
| Робочий тиск теплоносія, МПа (мінімальний / максимальний) |
0.2 |
| Розрідження за котлом, Па, не більше |
40 |
| Діаметр труби димоходу, мм / Висота, м, не менше |
200 / 8 |
| Маса котла (без води), кг |
340 |
БУДОВА КОТЛА

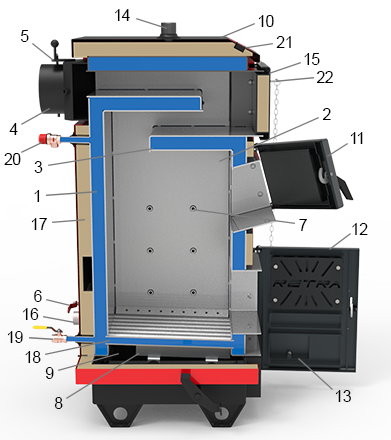

Стальний теплообмінник (1) складається з двох частин, в нижній частині знаходиться камера згорання (2), в верхній розміщені прямі перегородки (3) які утворюють конвективні канали теплообмінника. Прямі перегородки та стінки теплообмінника охолоджуються водою, утворюючи так звану «водяну рубашку». Процес горіння відбувається в камері згорання на водо охолоджуваних колосникових решітках (18), під колосниковими решітками розміщена камера піддувала (зольник) (9). Димові гази пройшовши конвективні канали теплообмінника потрапляють в димохід (4).
1. стальний теплообмінник; 2. камера згоряння (топка); 3. перегородка пряма; 4. димохід; 5. шибер газоходу поворотний; 6. шибер для регулювання вторинного повітря; 7. форсунки вторинного повітря; 8. розпушувача палива; 9. камера піддувала (зольник); 10. кожух декоративний; 11. люк завантажувальний; 12. люк вигрібний та видалення попелу; 13. люк піддувала; 14. патрубок подачі; 15. люк для чистки димових каналів; 16. патрубок звороту; 17. шар теплоізоляції; 18. решітка колосникова; 19. патрубок зливний з шаровим краном; 20. клапан запобіжний; 21. термометр; 22. регулятор тяги.
ПРИНЦИП РОБОТИ КОТЛА
Вода із системи теплопостачання надходить в котел через патрубок звороту 16, розтікається по всім внутрішнім порожнинам теплообмінника і, через його металеві стінки, відбирає тепло від палива, що горить (контактним і радіаційним способами в топці) і газоподібних продуктів згоряння (конвективним способом в решті частин теплообмінника). Нагріта вода через патрубок подачі 14 надходить в систему теплопостачання.
Роль обслуговуючого персоналу заключається тільки в своєчасному поповненні камери згорання паливом.
КОМПЛЕКТ ПОСТАВКИ
- Регулятор тяги
- Термо манометр
- Клапан запобіжний
- Кран шаровий
- Американка 1 1/2”
- Заглушка 1/2”
Відправка з 31 березня 2025
