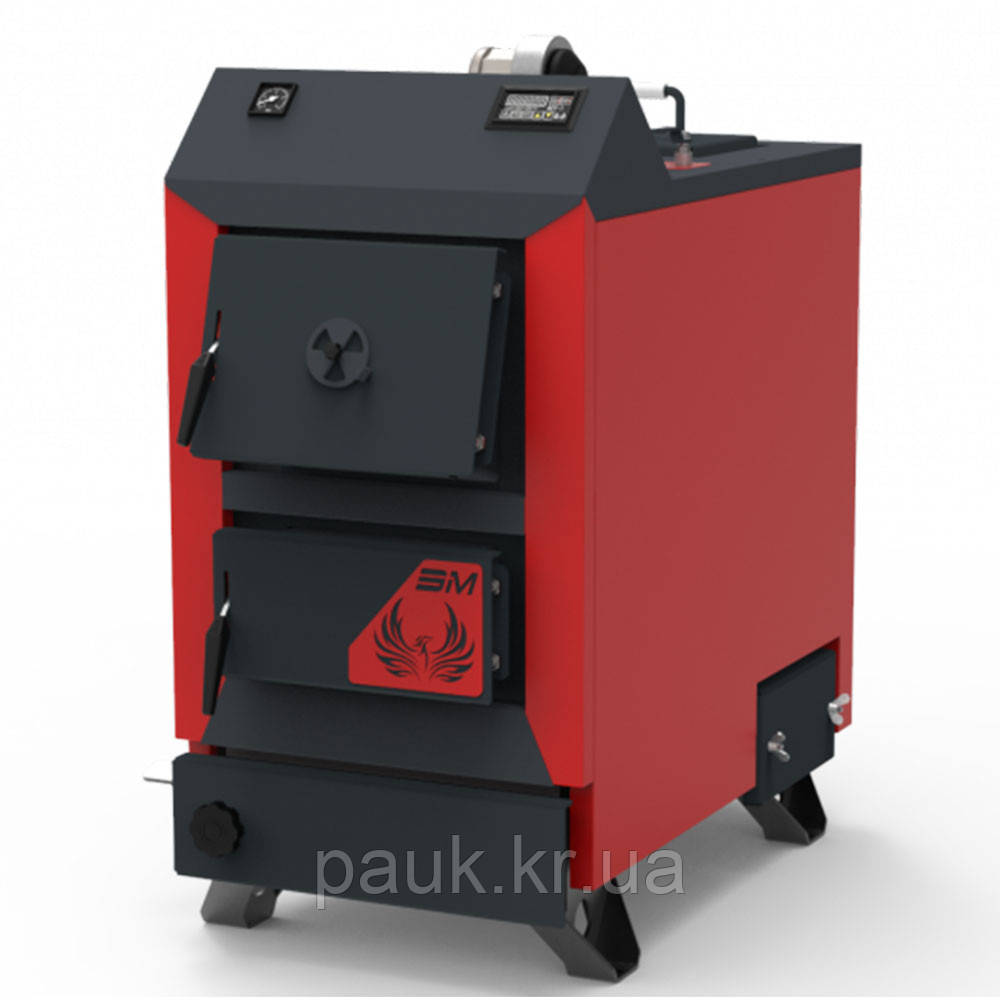

Твердопаливний котел Retra-3М Plus 18 кВт, твердопаливний котел Ретра, одноконтурний котел, котел на вугіллі, котел на брикетах

Потужність: 18 кВт

Площа обігріву: 180 кв.м

Паливо: вугілля, антрацит, дрова, брикет, торф, відходи деревообробки, лузга брикетована, солома, макулатура - подача палива ручна. Можливо використовувати паливну сировину з високою вологістю (60% і більше).

Переваги:

• Досягається коефіцієнт корисної дії 86-93%;
• Сталевий корпус камери згоряння товщиною 5 мм, що забезпечує тривалість роботи котла 15 років та більше;
• Повне спалення палива завдяки системі розсікання повітряного потоку по всій топці;
• Система налаштування потоків повітря під будь-який тип твердого палива чи горючих відходів;
• Примусова подача повітря з можливістю встановлення кліматичного терморегулятора й функції дистанційного управління має електричне керування;
• Гарантія на теплообмінник - 5 років!!
• Очищення колосникової решітки та ворушіння палива в процесі роботи за допомогою механічного зворушувача;
• Система утримання виносу тепла з димовими газами, температура яких в стабільному режимі котла становить 90-110 ^оС;
• Горіння одного завантаження палива триває від 7-36 годин;
• За необхідності котли обладнуються Системою автоматизованої подачі палива або Щеповим бункером.

Будова котла Ретра-3М потужністю 18-80 кВт

1. камера згоряння (топка); 2. решітка колосникова; 3. камера піддувала (зольник); 4. димохід; 5. шибер газоходу поворотний; 6. розсікач первинного повітря; 7. вентилятор первинного повітря з шибером регулювання; 8. вентилятор вторинного повітря; 9. форсунки вторинного повітря; 10. шибер регулювання вторинного повітря; 11. кожух декоративний; 12. люк завантажувальний; 13. люк вигрібний; 14. люк видалення попелу; 15. пульт керування; 16. патрубок подачі; 17. люк чистки димових каналів; 18. патрубок обратки; 19. патрубок зливу з кульовим краном; 20. люк видалення сажі; 21. шар теплоізоляції; 22. манометр; 23. клапан запобіжний; 24. патрубок зливу конденсату; 25. зворушувач палива.

Система керування

Конструкція котла передбачає його використання разом з електронним пультом керування та вентиляторами піддуву.

Система регулювання заснована на електронному регуляторі, який потрібен для забезпечення заданої температури теплоносія на виході твердопаливного котла.

Принцип роботи приладу полягає в керуванні процесом горіння палива та циркуляцією теплоносія шляхом регулювання обертів вентиляторів, які нагнітають повітря в топку котла, і подачею живлення на циркуляційний насос.

Функціональні особливості пульта керування

• прилад забезпечує звукову та візуальну сигналізацію аварійних та нештатних режимів його роботи;
• органи керування приладу дозволяють встановити необхідну температуру теплоносія, вибрати профіль роботи пульта в залежності від виду палива (дрова, торф чи брикет, вугілля, тирса чи щепа);
• можливість встановити різноманітні температурні пороги вмикання - вимикання вентиляторів і насосу, плавне регулювання обертів вентиляторів;
• завдяки застосуванню двох каналів регулювання подачі повітря досягається повне спалювання палива та піролізних газів, які утворюються при згоранні палива, що забезпечує підвищення коефіцієнта корисної дії котла, та, як наслідок, призводить до зниження витрат палива і зменшення викидів шкідливих речовин в атмосферу;
• наявність аварійного термостату, який у разі перевищення температури теплоносія, знімає живлення з вентиляторів (виключає їх);
• можливість роботи по послідовному інтерфейсу (протокол ModBus) - для дистанційної передачі інформації про поточну температурі теплоносія, сигналах управління і аварійні сигнали, для завдання температурних значень теплоносія, для пуску або зупинки автоматичної системи управління, подальшої її реєстрації та візуалізації (додаткова опція).

Технічні характеристики:
