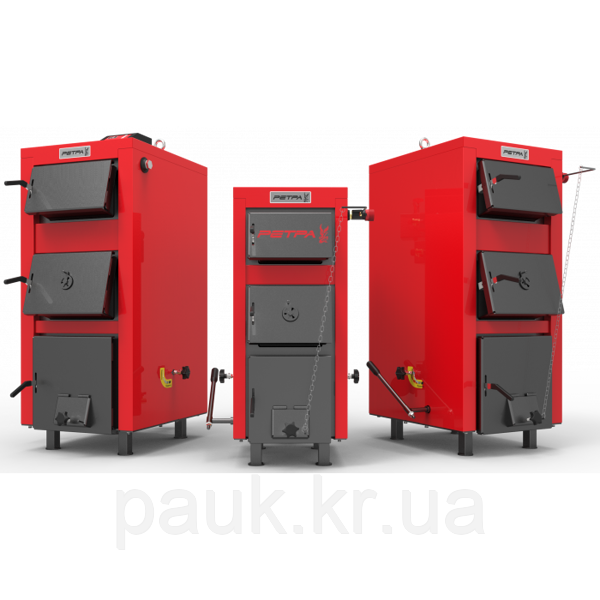

Котел твердопаливний 20кВт Ретра-5М, побутовий котел на твердому паливі

  • Під замовлення
  • Код: Ретра_5М_20КВТ
clockВідправка з 28 березня 2025

Ціну уточнюйте

+380 (66) 321-03-36
  • +380 (68) 710-79-54

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю
Опис
Характеристики

Твердопаливний котел Ретра-5М потужністю 20 кВт

Твердопаливні котли моделей «Ретра-5М» та «Ретра-5М PLUS» являються побутовими котлами, які працюють по принципу верхнього спалювання палива. Стінки і колосникова решітка охолоджуються водою і виконані із якісного стального листа. Завантаження палива та золовидалення з колосникової решітки ручне. Котел обладнаний механічним розпушувачем палива.

Опціально котли пристосовані до монтажу вентилятора і блока керування (контролера), який контролює процес горіння та роботу помпи центрального опалення (модель «Ретра-5М PLUS». Котли моделі «Ретра-5М» працюють з механічним регулятором тяги.

Котли призначені для роботи в системах центрального водяного опалення з примусовою (закрита система опалення під тиском) або природною (відкрита система опалення) циркуляцією теплоносія для тепло- та гарячого водопостачання житлових будинків, дач, виробничих та складських приміщень, торгових об’єктів, будівель соціального та адміністративного призначення.

Котли призначені для роботи в системах з робочим тиском не більше 0,2МПа, та температурою води на виході з котла не більше +95 °С.

Переваги котлів модельного ряду «Ретра-5М»:

  • Конструкція котла дозволяє спалювати різні види палива (вугілля, дерево, брикети, відходи деревини).
  • Розташування горизонтальних (конвекторних) камер дає мінімальний ефект конденсації димових газів, що значно продовжує термін експлуатації котла.
  • Виробником котел пристосований до монтажу як з механічним регулятором тяги, так і системою електронного управління і подачею повітря, який регулює процес спалювання.

Технічні дані:

Од.вим.



Ретра-5М-20КВТ

Номінальна потужність

кВт

20

Діапазон потужності

кВт

10-20

Загальні габаритні розміри:

-       довжина

-       ширина

-       висота

мм

910

690

1240

Розміри топки котла:

-       довжина

-       ширина

-       висота

мм



450

350

440

Об’єм топки

л

70

Водяний об’єм

л

90

Температура води:

    - на виході з котла, не більше

    - на вході в котел, не менше

оС



95

55

Робочий тиск

МПа

0,2

Необхідна тяга димоходу

Па

40

Підключення під’єднувальних труб

G”

1 1/2"

Напруга живлення/частота

В/Гц

~220/50

Вихід під димохід

мм

140х160

Висота димової труби від осі димоходу котла

м

7

Діаметр труби димоходу

мм

180

Вид палива:



Дрова, тирса, стружка, щепа, вугілля, торфобрикет

Маса котла (без води)

кг

270

*     - в цілях покращення виробів виробник залишає за собою право змін параметрів та комплектації.

**   - котли модельного ряду Ретра-5М працюють без електроживлення.

*** - котли модельного ряду Ретра-5М PLUS підключаються до електромережі ~220/50 В/Гц.

ПРИНЦИП РОБОТИ КОТЛА

Вода із системи теплопостачання надходить в котел через патрубок звороту 18, розтікається по всім внутрішнім порожнинам теплообмінника і, через його металеві стінки, відбирає тепло від палива, що горить (контактним і радіаційним способами в топці) і газоподібних  продуктів згоряння (конвективним способом в решті частин теплообмінника). Нагріта вода через патрубок подачі 16 надходить в систему теплопостачання.

Розпал холодного котла слід розпочинати тільки впевненості того, що котел герметичний і дійсно заповнений водою. Необхідно привідкрити дверцята піддувала. Розпал необхідно проводити сухими дровами на протязі 0,5 год, добиваючись поступового підвищення температури води на виході з котла до 70°С. Перший розпал для котлів моделі «Ретра-5М PLUS» слід проводити без системи припливної вентиляції (без вентилятора), регулюючи приплив повітря відкриванням дверцят піддувала, пам'ятаючи про включення помпи центрального опалення після перевищення температури на виході з котла вище 40°С (в подальшому, при використанні вентилятора, помпа, яка має зв'язок з контролером, включиться автоматично).

Перші 3-4 дні рекомендується безперервне паління котла при температурі води на виході 70-80°С. В дальнійшому можна провести програмування роботи котла на електронному контролері згідно правил, які представлені в інструкції до контролера (електронного пульта).

При розпалі не дозволяється заповнювати всю камеру спалювання (дрова – 50% заповнення, вугілля, брикет – 30%.

Після розпалювання управління процесом та подачею первинного та вторинного повітря в камеру згорання проходить в автоматичному режимі:

-в котлах моделі «Ретра-5М» за допомогою регулятора тяги;

-в котлах моделі «Ретра-5М PLUS» за допомогою електронного блока керування (контролера)

Система первинного та вторинного розподілення повітря в котлах моделі «Ретра-5М PLUS» дає можливість працювати котлу після щільного закриття всіх діверок та лючків згідно заданих на контролері параметрів роботи. Роль обслуговуючого персоналу заключається тільки в своєчасному поповненні камери згорання паливом.

Основні
ВиробникРетра
Країна виробникУкраїна
Автоматична подача паливаНі
Вага270 кг
Вид пальногоТверде
Види твердого паливаКам'яне вугілля, Антрацит, Тріска, Буре вугілля, Дрова, Тирса, Брикети, Торф
Коефіцієнт корисної дії85 %
Матеріал теплообмінникаСталь
Потужність номінальна20 кВт
Призначення котлаОдноконтурний
Об'єм води в котлі85 л
Об'єм камери згоряння70 л
Площа обігріву200 кв.м
СтанНовий
Спосіб відведення відпрацьованих газівДимар
Спосіб установкиПідлоговий
ТеплоносійВода
Тип котлаКласичний
УправлінняМеханічне
КолірЧервоний
Габаритні і приєднувальні розміри
Висота1240 мм
Глибина910 мм
Діаметр димоходу180 мм
Форма димаряКругла
Ширина690 мм
