Складський консольний стелаж важкий CRT

Стелаж консольний важкий

Консольні стелажі важкого типу використовуються для сортування та зберігання довгомірних вантажів на складах та в гіпермаркетах DIY і C & C. Можуть бути одно- чи двосторонні. Для завантаження та розвантаження продукції можна використовувати техніку, а можна робити це і в ручну.

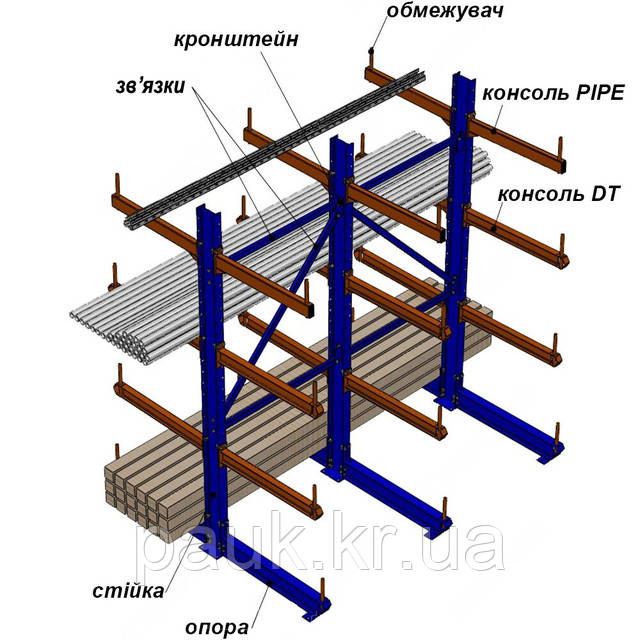

Консольні стелажі складаються з міцно скріплених між собою металевих горизонтальних опор та вертикальних стійок. На стійках фіксуються вантажні балки – консолі.

Полок чи піддонів використовувати не потрібно, вантаж надійно розміщується на консолях. Такий тип стелажів використовують для довгомірних вантажів: труби, дошки, металеві пластини, продукція в рулонах, меблеві заготовки тощо.

Консольні стелажі можуть бути одно- чи двосторонні – горизонтальні консолі закріплюються на одній чи з обох сторін стійок. Вони зручні в експлуатації – відсутність вертикальних обмежувачів дає змогу максимально близько під’їхати вантажній техніці.

Перевагами консольних стелажів є:

• Швидкий монтаж.
• Велика регульована місткість  та зручний доступ до вантажів.
• Економія площі приміщення(за рахунок використання її висоти, двостороннього розміщення вантажу).
• Надійність та міцність конструкції(матеріал виготовлення – високоміцний прокат, який має протиударні властивості).
• Універсальність використання: як в приміщення, так і ззовні, майже не мають обмеження по довжині вантажу.

На що слід звернути увагу перед встановленням стелажів консольного типу:

1. Необхідність використання спеціального вантажного обладнання.
2. Конструкцію стелажа потрібно розраховувати в залежності від вантажу, який буде розміщено для надійної стійкості. Якщо цього не враховувати, конструкція може обрушитися при перевантаженнях.
3. Під час експлуатації потрібно періодично оглядати стелажі на стан стійкості та цільності кріпильних елементів. Якщо цього не робити, конструкція може стати хиткою та прийти в непридатний для використання стан.

Опис конструкції консольних стелажів

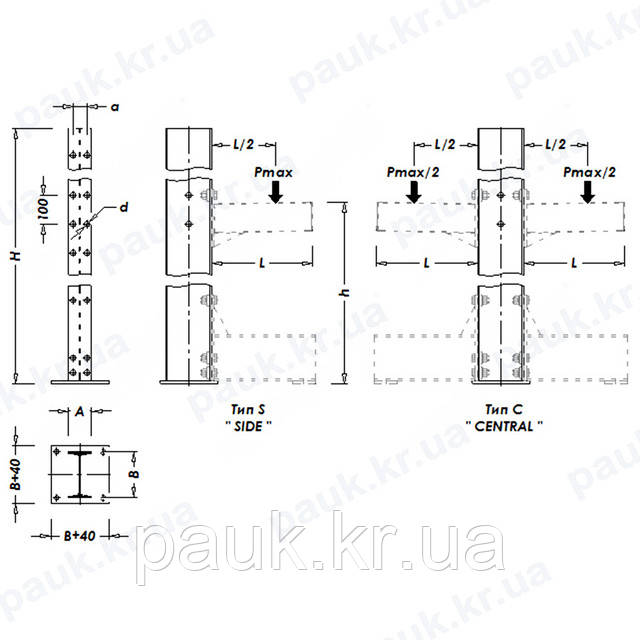

Стійка

Комплектність поставки:

• Анкерний болт М10 / 12х80 мм - 4 шт.
• Пластина - 4 шт.

Покриття: порошкова фарба, колір - синій RAL 5005, глянець.

Консоль

Комплектність поставки:

• Консоль - 1 шт.
• Болт - 2 шт.
• Гайка - 2 шт.
• Шайба - 2 шт.

Обмежувач в комплект консолей типу PIPE / L і DT / L НЕ ВХОДИТЬ.

Покриття: порошкова фарба, колір - помаранчевий RAL 2003 глянець.

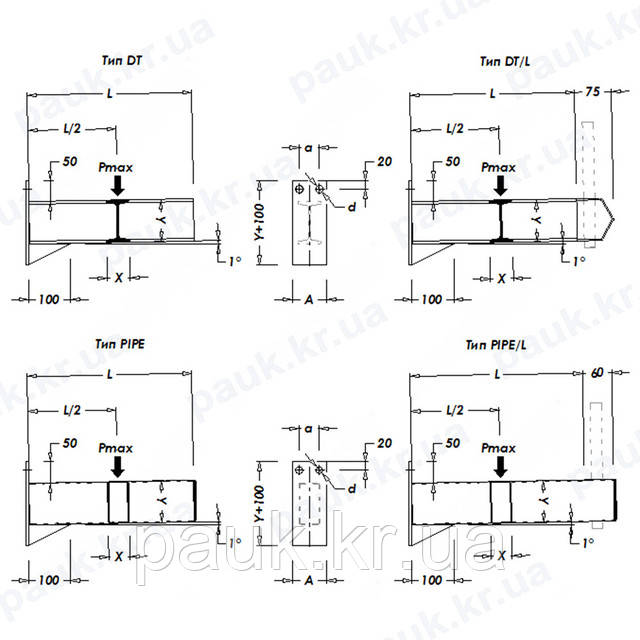

Схема навантажень на консолі

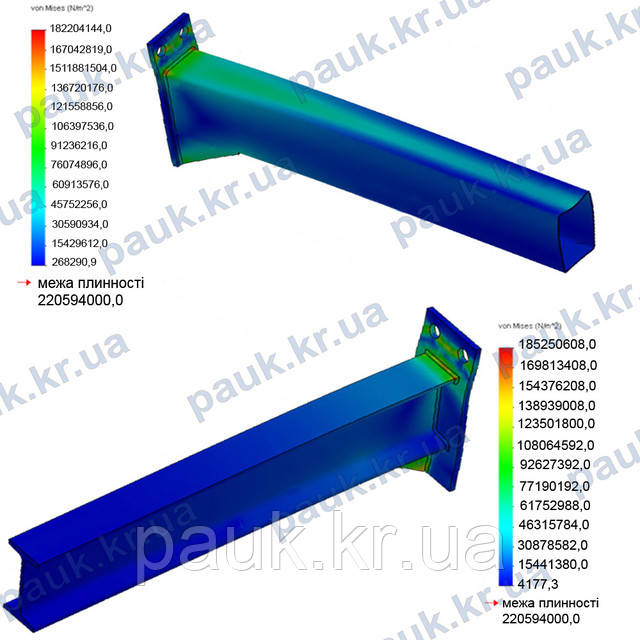

Розрахункова схема, обрана при розрахунку максимально допустимих навантажень, відповідає європейським стандартам NBE-EA-95, FEM 10.2.2.

Згідно вищевказаних стандартів, прийняті наступні параметри розрахунку:

• Коефіцієнт запасу міцності - 1,2
• Максимальне відхилення стійки - H / 200
• Максимальний прогин консолі - L / 100
