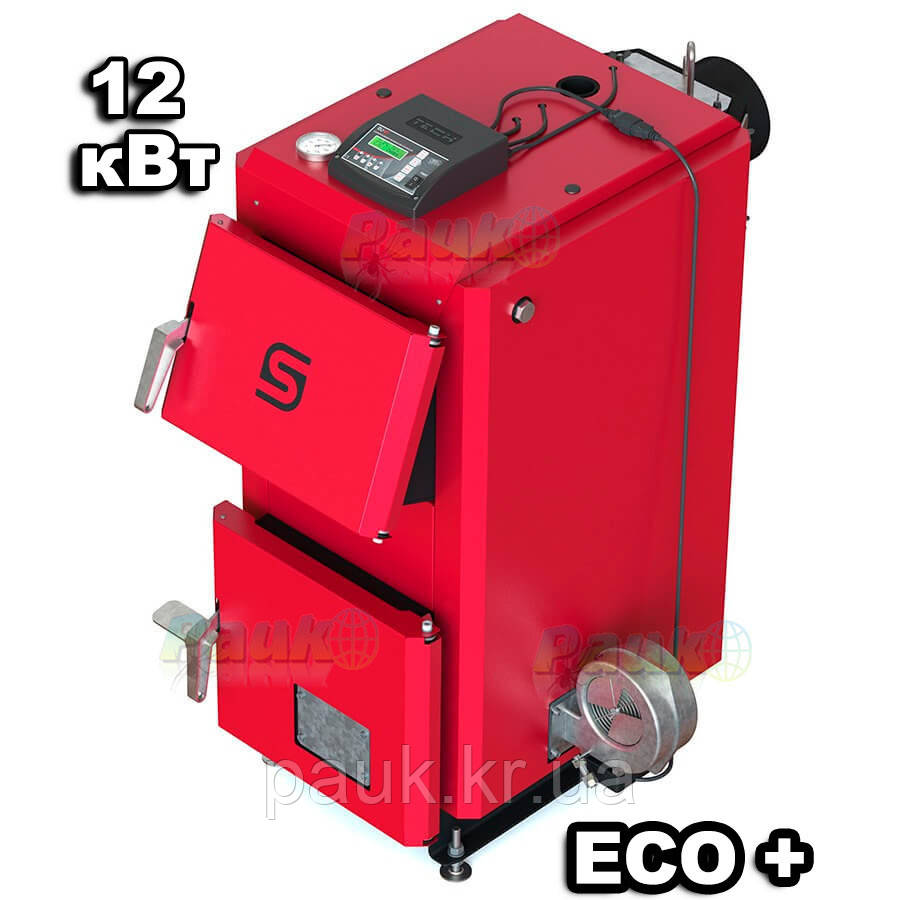

Твердопаливний сталевий котел SHKTH-12 ECO+ виготовлений для опалення приватних будинків та споруд невеликої площі. Характеризується товщиною металу 5 мм, ізольованим теплообмінником з водонаповненими колісниками та герметичною камерою згоряння. Котел має широкі дверцята для завантаження та містку топку, що дає змогу використовувати більшу кількість палива за одне завантаження. Легкість в обслуговуванні можлива завдяки ревізійним люкам, які дозволяють контролювати процес згоряння. Котел має дросельну заслінку подачі первинного повітря в дверцятах зольника.
Комплектація моделі ECO+ шурователем з педаллю дає змогу очищати колісники від відходів процесу згоряння, не зупиняючи роботи котла: натискаючи на педаль шурователя ви механічно очищаєте топку від попелу та інших відходів. Наявність вентилятора гарантує примусове надходження первинного повітря до камери згоряння. Димохід оснащений дросельною заслінкою для регулювання тяги вихідних газів.
Облаштовані місця для встановлення датчика температури води в котлі, датчика перегріву, аналогового термометра, автоматичного регулятора тяги і датчика PID, вентилятора(збоку внизу). Встановлення таких додаткових елементів управління опалювальним процесом дозволяє збільшити термін горіння котла. Також передбачене встановлення регульованих опор.
Комплектація котла Сторхауз 12 кВт ECO+:
- дросельна заслінка для подачі первинного повітря,
- шурователь з педаллю,
- аналоговий термометр 1200,
- вентилятор та контролер температури,
- комплект регульованих опор(4 шт.),
- піддон для попелу,
- комплект інструментів обслуговування,
- інструкція з монтажу та обслуговування.
Технічні характеристики
|
Характеристика
|
Од. вим.
|
Знач.
|
|
Потужність номінальна
|
КВт
|
12,0
|
|
Потужність мінімальна
|
КВт
|
3,0
|
|
Діапазон потужності
|
КВт
|
3,0–12,0
|
|
Теплові втрати в зовн. середовище
|
КВт
|
0,37
|
|
Площа опалювального приміщення*
|
м2
|
до 120
|
|
Одноразове завантаження палива
|
кг
|
~21
|
|
Макс. допустимий робочий тиск
|
bar
|
1,5
|
|
Необхідна тяга
|
Па
|
20
|
|
Робоча температура газів
|
°C
|
197-248
|
|
Робоча витрата газів
|
г/с
|
7,2
|
|
Температура води подачі min/max
|
°C
|
65/85
|
|
Температура води повернення min
|
°C
|
55
|
|
Діапазон регулювання температури
|
°C
|
45-85
|
|
Розмір димової труби
|
мм
|
Ø160
|
|
Мін. висота димової труби
|
м
|
5,5
|
|
Макс. температура зовн.середовища
|
°C
|
50
|
|
Площа теплообмінника
|
м2
|
1,62
|
|
Об'єм водяной рубашки
|
л
|
41
|
|
Витрати палива**
|
кг/ч
|
2,4
|
|
ККД
|
%
|
~72
|
|
Маса котла
|
кг
|
169
|
|
Живлення
|
В/Гц
|
-
|
|
Макс. споживання потужності
|
Вт
|
-
|
| Висота |
мм |
1030 |
| Ширина |
мм |
466 |
| Глибина |
мм |
966 |
* Максимальна площа опалення обчислена з розрахунку
q = 100 Вт / м²
** для основного палива
Розміри топки та завантажувального отвору котлів Сторхауз(мм)
|
|
A
|
B
|
L
|
W
|
H
|
|
SHKTH-12 ECO+
|
240
|
310
|
390
|
310
|
370
|
Модельний ряд котлів STOREHOUSE: потужність 12, 14, 17, 20 кВт, комплектація ECO, ECO+, LUX та LUX+. Різницю між типами комплектації читайте тут: "Котли Сторхауз. Модельний ряд та відмінності в комплектації"
