Котел твердотопливный 25 кВт Ретра-5М Classic, энергонезависимый котел на твердом топливе, 4 мм

Разновидности котлов Ретра 5М:
CLASSIC - механическое регулирование процесса сжигания с помощью поворотного регулятора
PLUS - электронная регулировка работы котла с вентилятором
COMFORT - автоматическая подача топлива из бункера, управляемый процесс сжигания и золоудаления

По толщине теплообменника:
ECONOM - 3 мм, гарантия 2 года,
CLASSIC - 4 мм, гарантия 3 года,
STANDART - 5 мм, гарантия 5 лет,
LUX - 6 мм, гарантия 5 лет.

Комплектация: механический регулятор, предохранительный клапан, термометр, зольный ящик.

Котлы предназначены для работы в системах центрального водного отопления с принудительной (закрытая система отопления под давлением) или естественной (открытая система отопления) циркуляцией теплоносителя жилых домов, дач, производственных и складских помещений, торговых объектов, зданий социального и административного назначения.

Котлы Ретра-5М Classic работают с механическим регулятором тяги и не нуждается в электропитании. Опционально котлы приспособлены к монтажу вентилятора и блока управления (контроллера), который контролирует процесс горения и работу насосов центрального отопления (модель Ретра-5М PLUS).

Преимущества котлов модельного ряда «Ретра-5М»:

• Конструкция котла позволяет сжигать различные виды топлива (уголь, брикеты, дерево, отходы древесины).
• Расположение горизонтальных (конвекторных) камер дает минимальный эффект конденсации дымовых газов, что значительно продлевает срок эксплуатации котла.
• Котел приспособлен к эксплуатации как с механическим регулятором тяги, так и системою электронного управления и подачей воздуха, который регулирует процесс сжигания.
• Возможна установка факельной горелки с бункером для сжигания пеллет в автоматическом режиме.
• Толщина стенки теплообмениика - 4 мм.
• Гарантия - 3 года.

Технические характеристики:

СТРОЕНИЕ КОТЛА

Стальной теплообменник (1) состоит из двух частей, в нижней части находится камера сгорания (2), в верхний расположены прямые горизонтальные перегородки (3), которые образовывают конвективные каналы теплообменника. Прямые горизонтальные перегородки и стенки теплообменника охлаждаются водой, образовывая так называемую «водяную рубашку». Процесс горения происходит в камере сгорания на водоохлаждаемых колосниковых решетках (18), под колосниковыми решетками находится камера поддувала (зольник) (9). Дымовые газы пройдя конвективные каналы теплообменника попадают в дымоход (4).

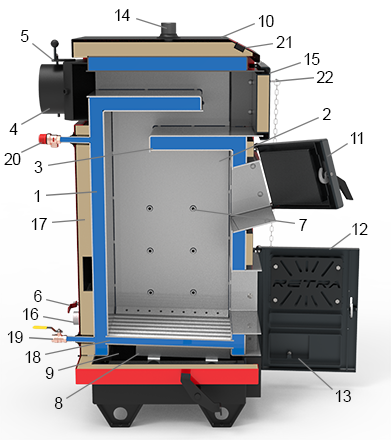

1. стальной теплообменник; 2. камера сгорания (топка); 3. перегородка прямая; 4. дымоход; 5. шибер газохода поворотный; 6. шибер для регулирования вторичного воздуха; 7. форсунки вторичного воздуха; 8. рыхлитель топлива; 9. камера поддувала (зольник); 10. кожух декоративный; 11. люк загрузочный; 12. люк выгребной и удаления пепла; 13. люк поддувала; 14. патрубок подачи; 15. люк для чистки дымовых каналов; 16. патрубок поворота; 17. слой теплоизоляции; 18. решетка колосниковая; 19. патрубок сливной с шаровым краном; 20. клапан предохранительный; 21. термометр; 22. регулятор тяги.

ПРИНЦИП РАБОТИ КОТЛА

Вода из системы теплоснабжения поступает в котел через патрубок поворота (16), растекается по внутренним пустотам теплообменника и, через его металлические стенки, отбирает тепло от топлива, которое сгорает (контактным и радиационным образам) в топке и газообразных продуктов сгорания (конвективным образом в остальных частях теплообменника). Нагретая вода через патрубок подачи (14) поступает в систему теплоснабжения.

Роль обслуживающего персонала заключается только в своевременном пополнении камеры сгорания топливом.

КОМПЛЕКТ ПОСТАВКИ

• Регулятор тяги
• Термометр
• Клапан предохранительный
• Кран шаровый
• Американка 1 1/2”
• Заглушка 1/2”
