Котел мощностью 1000 кВт твердотопливный, промышленный, пеллетный РЕТРА-4М Bio

Стоимость товара зависит от курса валюты, просим уточнять актуальность цены.

Котлы "Ретра-4М" — это современные отопительные системы, способные нагревать воду до 95 °С и работающие при давлении до 0,2 МПа (опционально до 0,6 МПа). Благодаря наличию микропроцессорного регулирования температуры, принудительной подачи воздуха и автоматизированной подачи топлива (с возможностью перехода на ручную загрузку), они идеально подходят для индивидуальных жилых домов и коммунально-бытовых сооружений. Эти котлы совместимы как с принудительной (закрытой системой под давлением), так и с естественной (открытой системой) циркуляцией теплоносителя.

Принцип Работы

Котлы "Ретра-4М" предлагают два режима работы для максимального удобства:

• Ручной режим: Загрузка топлива (дрова, уголь, брикеты и т.д.) осуществляется через специальный люк. За счет интенсивной подачи воздуха по периметру камеры создается "воздушный кокон", что обеспечивает эффективное сгорание. Несгоревший газ дожигается благодаря подаче вторичного воздуха, что гарантирует КПД до 93%.

• Автоматический режим: Топливо подается автоматически из бункера с помощью шнека к пеллетной горелке. Максимальная эффективность сгорания топлива в пеллетной горелке обеспечивается вентилятором, а работа всей системы контролируется микропроцессорным терморегулятором.

Принципиальная схема подачи топлива для котлов серии «Ретра-4М»

Преимущества котлов «Ретра-4М»

• Две топки: Верхняя предназначена для сжигания крупногабаритного топлива, нижняя — для мелкофракционного топлива с помощью пеллетной горелки.
• Гибкость режимов: Возможность работы как в ручном, так и в автоматическом режимах.
• Всеядность топлива: Широкий выбор используемого топлива, что делает его более доступным для потребителя.
• Уникальная самоочищающаяся горелка: Совкового типа с водяным охлаждением, работающая в автоматическом режиме, способна сжигать низкокачественные пеллеты, уголь, шелуху, щепу, опилки и другое мелкофракционное топливо.
• Двойная защита: Надежная система предотвращения возгорания в шнеке.
• Экологическая чистота: Соответствие всем санитарным и экологическим нормам выбросов.
• Долговечность и удобство: Простота в обслуживании и длительный срок эксплуатации оборудования (10 лет и более).
• Современная автоматика: Удобное многофункциональное меню для легкого управления.
• Высококачественная сталь: Котлы изготавливаются из котловой стали толщиной 6-8 мм.
• Бездымное горение: Система бездымного горения при использовании любых видов твердого топлива и горючих отходов.

Строение котла "Ретра-4М" мощностью 200-1500 кВт

Разновидности котлов «Ретра-4М»

Котлы "Ретра-4М" доступны в двух основных разновидностях, отличающихся конструкцией люков и формой лицевой стороны:

По конструкции люков:

• Ф – с футерованными люками.
• В – с водоохлаждаемыми люками.

По форме лицевой стороны:

• П – лицевая сторона котла вертикальная (прямая).
• К – лицевая сторона котла наклонная (под углом).

По отдельному заказу теплообменник котла изготавливается усиленным – для рабочего давления до 0,6 МПа.

Загрузочный и шуровочные люки имеют двойную изоляцию. Могут охлаждаться водой, поступающей из теплообменника гибкими шлангами. А также могут быть наполнены перлитом или керамоволокном (футерованные). От прогорания и перегрева дверки защищены чугунным или стальным экраном.
В зависимости от вида топлива экран может быть двойным, или с керамоволоконной плитой (LYTX) - доп. опция.
Для использования влажного топлива или угля рекомендуется футерование топки шамотным кирпичом - доп. опция.
В ручном режиме загрузки на колосниковые трубы устанавливаются чугунные решетки - доп. опция.

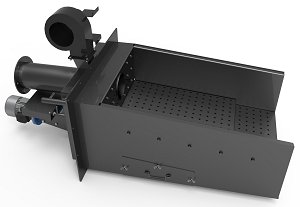

Неоспоримое преимущество котлов — уникальная самоочищающаяся горелка совкового типа, которая работает в едином комплексе с котлом и питающим бункером, соединенных винтовым шнеком. Это устройство имеет корпус с водяным охлаждением и подвижную платформу, которая движется по направляющим с помощью эксцентрика и мотор-редуктора. Оно также обеспечивает равномерное распределение топлива по всей плоскости горелки и полное его сгорание. Корпус горелки также содержит форсунки для подачи воздуха от вентилятора. Система обладает длительным сроком эксплуатации и устанавливается на котлы мощностью от 200 кВт до 2,0 МВт. Она может применяться для широкого спектра мелкофракционного топлива, поскольку неприхотлива к его качеству, сорту и влажности.

Система управления твердотопливным котлом "Ретра-4М"

Конструкция котла предусматривает его эксплуатацию вместе с электронным пультом управления, вентилятором наддува и приводом шнека и насадкой горелкой.

Система регулирования основана на электронном регуляторе, который предназначен для обеспечения заданной температуры теплоносителя на выходе твердотопливного котла, которая измеряется с помощью цифрового датчика температуры.

Принцип работы прибора заключается в подаче топлива, управлении процессом горения топлива и циркуляцией теплоносителя путем регулировки оборотов вентиляторов, нагнетающих воздух, и подачей питания на привод шнека и циркуляционный насос.

Принцип работы автоматики

Во время и после загрузки с помощью автоматики необходимой порции топлива в горелку вентилятор заданное время интенсивно нагнетает воздух для достижения стабильной температуры горения. Этот цикл повторяется пока температура воды в котле не поднимется до заданных на терморегуляторе базовых значений. После этого автоматика переходит в режим поддержания горения. При падении температуры до заданного минимального уровня (рекомендуется: 45-55 °С) снова происходит автоматическая загрузка топлива из бункера и включение вентилятора - цикл работы котла повторяется снова.

В случае достижения температуры значения заданного максимального уровня (рекомендуется: 85-90 °С) автоматика отключает подачу топлива с вентилятором и переходит в состояние поддержки.

Комплект поставки котла "Ретра-4М"

1. котел;
2. НГС (насадка горелка самоочистная);
3. шнек с мотор-редуктором;
4. система пожаротушения с клапаном BVTS;
5. питательный бункер;
6. вентилятор наддува;
7. пульт управления;
8. предохранительный клапан;
9. манометр с краном под манометр;
10. заглушка под пеллетную горелку (при ручном режиме работы);
11. система водоохлаждения люков (по заказу);
12. крепление.

Дополнительные опции

• чугунные колосники
• футеровка топки - шамотный кирпич
• усиленный теплообменник - рабочее давление до 0,6 МПа
• керамоволоконная плита теплоизоляции люков
