Промышленный пеллетный котел 700 кВт РЕТРА-4М, котел для пеллет с бункером

  • В наличии
  • Код: РЕТРА-4М-700КВТ

Цену уточняйте

+380663210337
  • +380672313919
    Вайбер
  • +380663210336
    Вайбер
  • +380687107954
  • +380522271547
    стаціонарний
  • График работы
  • Контакти
возврат товара в течение 14 дней по договоренности
Описание
Характеристики

Твердотопливный пеллетный промышленный котел "Ретра-4М" мощностью 700 кВт

Площадь отопления: 700 м.кв.



Номинальная мощность, кВт 700
Вид топлива основной режим: Пеллеты, щепа, опилки, мелкий уголь до 25мм; резервный режим: Уголь каменный, антрацит, брикет, дрова
Площадь обогрева помещения, м² (при высоте до 3.5м) 7000
Объём водной рубашки, л 1470
Объём верхней камеры сгорания, л 1730
Номинальный расход топлива, кг/ч, не больше основной вид топлива (Q=18 МДж/кг) 160, резервный вид топлива (Q=27 МДж/кг) 88
Выход под дымоход, мм 600*310
Рабочее давление воды, МПа (минимальное / максимальное) 0.15 / 0.4 (0.6 по заказу)
Коэффициент полезного действия, % основной вид топлива (Q=18 МДж/кг) 86, резервный вид топлива (Q=27 МДж/кг) 93
Присоединительный размер предохранительного клапана 2шт. dy50
Разрежение за котлом, Па, не больше 80
Температура воды на входе в котел, не меньше, ºС 55
Температура воды на выходе из котла, не больше, ºС 90
Напряжение питания, В/частота, Гц 380/50
Температура продуктов сгорания, не больше, ºС 140-160
Высота дымовой трубы от оси дымохода котла, м 20
Объем бункера, м³ 3
Габаритные размеры котла вместе с бункером, мм (Д*Ш*В) 3185*4040*2660
Толщина внутренней стенки теплообменника, мм 8
Диаметр трубы дымохода, мм / Высота, м, не менее 500
Масса котла (без воды), кг 4620

Назначение

Котлы отопительные с максимальной температурой воды 90 °С и рабочим давлением до 0,2 МПа (0,6 МПа - по заказу), с микропроцессорным регулированием температуры теплоносителя, принудительной регулируемой подачей воздуха и автоматизированной подачей топлива в камеру сгорания (при необходимости переводится на режим ручной загрузки топлива) - предназначены для теплоснабжения индивидуальных жилых домов и сооружений коммунально-бытового назначения, оборудованных системами отопления с принудительной (закрытая система отопления под давлением) или естественной (открытая система отопления) циркуляцией теплоносителя.

Принцип работы

Котлы «Ретра-4М» могут работать в двух режимах - в режиме ручной и автоматической загрузки топлива.

В первом режиме работы котла загрузки топлива (дрова, уголь, брикет и т.п.) происходит через загрузочный люк. Процесс эффективного сгорания топлива в топке осуществляется благодаря интенсивной подаче воздуха по периметру камеры. При этом образуется «воздушный кокон» вокруг топлива. Газ, который не сгорел в топке из-за недостатка воздуха, догорает благодаря подаче вторичного воздуха. Этим обеспечивается высокий коэффициент полезного действия, достигающий 93%.

Во втором режиме загрузка топлива осуществляется автоматически из бункера винтовым шнеком (приводится в действие мотор-редуктором) к пеллетной горелке. Максимально эффективное сгорание топлива в пеллетной горелке обеспечивается благодаря обдуву воздухом, который осуществляется вентилятором. Работа шнекового транспортера и вентилятора контролируется микропроцессорным терморегулятором.

Преимущества:

  • Две топки: верхняя для сжигания сырья больших размеров, нижняя - для сжигания с помощью пеллетной горелки мелкого топлива;
  • Работа в ручном и автоматическом режиме;
  • Возможность использования различных видов топлива, более доступных потребителю;
  • Уникальная самоочистная горелка совкового типа с водяным охлаждением, работающая в автоматическом режиме сжигания низкокачественной пеллеты, угля, лузги, щепы, опилок и другого мелкофракционного топлива;
  • Двойное предотвращения возгорание в шнеке;
  • Экологическая чистота - соблюдение всех санитарных и экологических норм выбросов;
  • Удобство, простота в обслуживании и длительный срок эксплуатации оборудования (10 лет и более);
  • Уникальность оборудования оказывает и современная автоматика с удобным многофункциональным меню;
  • Котлы изготавливаются из котловой стали толщиной 6-8 мм;
  • Наличие системы бездымного горения при использовании всех видов твердого топлива и горючих отходов.
  • Котлы моделей «Ретра-4М» производятся в двух разновидностях (Ф - прямой котел с футерованными люками, В - котел со скосом с водоохлаждающими люками).

Разновидности котлов:

  • Ф – с футерованными люками;
  • В – с водоохлаждаемыми люками;
  • П – лицевая сторона котла вертикальная (прямая)
  • К – лицевая сторона котла наклонная (под углом).

По отдельному заказу теплообменник котла изготавливается усиленным - рабочее давление до 0,6 МПа.

NPS

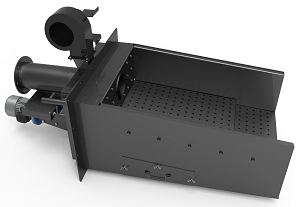

Бесспорное достоинство котлов - уникальная Самоочистная Горелка Совкового типа, которая работает в едином комплексе с котлом и питательным бункером соединенных винтовым шнеком. Устройство имеет корпус с водяным охлаждением и подвижную платформу, что движется по направляющим с помощью эксцентрика и мотор-редуктора, а также дает возможность равномерного распределения топлива по всей поверхности горелки и полного его сгорания. Корпус горелки также содержит форсунки для подачи воздуха от вентилятора. Система имеет длительный срок эксплуатации, устанавливается на котлы мощностью от 200 кВт до 2,0 МВт и может применяться для широкого спектра топлива мелкой фракции, поскольку является неприхотливым к его качеству, сорта и влажности.

Система управления твердотопливным котлом "Ретра-4М"

Конструкция котла предусматривает его эксплуатацию вместе с электронным пультом управления, вентилятором наддува и приводом шнека и насадкой горелкой.

Система регулирования основана на электронном регуляторе, который предназначен для обеспечения заданной температуры теплоносителя на выходе твердотопливного котла, которая измеряется с помощью цифрового датчика температуры.

Принцип работы прибора заключается в подаче топлива, управлении процессом горения топлива и циркуляцией теплоносителя путем регулировки оборотов вентиляторов, нагнетающих воздух, и подачей питания на привод шнека и циркуляционный насос.

Принцип работы автоматики

Во время и после загрузки с помощью автоматики необходимой порции топлива в горелку вентилятор заданное время интенсивно нагнетает воздух для достижения стабильной температуры горения. Этот цикл повторяется пока температура воды в котле не поднимется до заданных на терморегуляторе базовых значений. После этого автоматика переходит в режим поддержания горения. При падении температуры до заданного минимального уровня (рекомендуется: 45-55 °С) снова происходит автоматическая загрузка топлива из бункера и включение вентилятора - цикл работы котла повторяется снова.

В случае достижения температуры значения заданного максимального уровня (рекомендуется: 85-90 °С) автоматика отключает подачу топлива с вентилятором и переходит в состояние поддержки.

Комплект поставки котла "Ретра-4М"

  1. котел;
  2. НГС (насадка горелка самоочистная);
  3. шнек с мотор-редуктором;
  4. система пожаротушения с клапаном BVTS;
  5. питательный бункер;
  6. вентилятор наддува;
  7. пульт управления;
  8. предохранительный клапан;
  9. манометр с краном под манометр;
  10. чугунные решетки;
  11. заглушка под пеллетную горелку (при ручном режиме работы);
  12. система водоохлаждения люков (по заказу - футерованные);
  13. крепление.

Габаритные и присоединительные размеры котлов модельного ряда "Ретра-4М" мощностью 550-1500 кВт

Основные атрибуты
Производитель  Ретра
Страна производительУкраина
ТеплоносительВода
Объем воды в котле1470 л
Назначение котла  Одноконтурный
Способ установкиНапольный
Материал теплообменника  Сталь
Способ отвода отработанных газов  Дымоход
Вес4.62 кг
Габаритные и присоединительные размеры
Высота2660 мм
Ширина4040 мм
Длина3185
Виды топлива
Виды твердого топливаДрова, Щепа, Опилки, Брикеты, Кора, Каменный уголь, Бурый уголь, Антрацит, Торф, Пеллеты
Пользовательские характеристики
Объем бункера для топлива3
Вид топливаТвердое
Площадь обогрева7000
