Твердопаливний котел на пелетах 400 кВт РЕТРА-4М Bio

Вартість товару залежить від курсу валюти, просимо уточнювати актуальність ціни.

Котли «Ретра-4М» - це сучасні опалювальні системи, здатні нагрівати воду до 95 °С та працювати при робочому тиску до 0,2 МПа (опціонально до 0,6 МПа). Завдяки мікропроцесорному регулюванню температури, примусовій подачі повітря та автоматизованій подачі палива (з можливістю переходу на ручне завантаження), ці котли ідеально підходять для індивідуальних житлових будинків та комунально-побутових споруд. Вони сумісні як з примусовою (закриті системи під тиском), так і з природною (відкриті системи) циркуляцією теплоносія.

Принцип роботи

Котли «Ретра-4М» пропонують два режими роботи для максимальної зручності:

• Ручний режим: Завантаження палива (дрова, вугілля, брикети тощо) здійснюється через спеціальний люк. Завдяки інтенсивній подачі повітря по периметру камери створюється "повітряний кокон", що забезпечує ефективне згоряння. Незгорілий газ догорає завдяки подачі вторинного повітря, що гарантує ККД до 93%.

• Автоматичний режим: Паливо подається автоматично з бункера за допомогою шнека до пелетного пальника. Максимально ефективне згоряння палива в пелетному пальнику забезпечується вентилятором, а робота всієї системи контролюється мікропроцесорним терморегулятором.

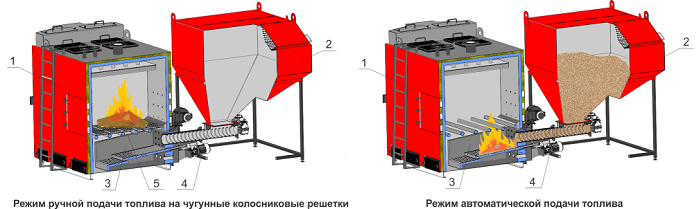

Принципова схема подачи палива для котлів серії «Ретра-4М»

Переваги котлів «Ретра-4М»

• Дві топки: Верхня для спалювання великого палива, нижня – для дрібного палива за допомогою пелетного пальника.
• Гнучкість режимів: Можливість роботи в ручному та автоматичному режимах.
• Всеїдність палива: Використання різних видів палива, що доступні споживачу.
• Унікальний самоочисний пальник: Совкового типу з водяним охолодженням, працює в автоматичному режимі, спалюючи низькоякісні пелети, вугілля, лушпиння, тріску, тирсу та інше дрібнофракційне паливо.
• Подвійний захист: Надійне запобігання займанню у шнеку.
• Екологічна чистота: Відповідає всім санітарним та екологічним нормам викидів.
• Довговічність та зручність: Простота в обслуговуванні та тривалий термін експлуатації (10 років і більше).
• Сучасна автоматика: Зручне багатофункціональне меню для легкого управління.
• Високоякісна сталь: Виготовляються з котлової сталі товщиною 6-8 мм.
• Бездимне горіння: Система бездимного горіння при використанні будь-яких видів твердого палива та горючих відходів.

Будова котла "Ретра-4М" потужністью 200-1500 кВт

Різновиди котлів «Ретра-4М»

Котли доступні у двох основних різновидах, що відрізняються конструкцією люків та формою лицьової сторони:

• За конструкцією люків:
  • Ф – з футерованими люками.
  • В – з водоохолоджувальними люками.
• За формою лицьової сторони:
  • П – лицьова сторона котла вертикальна (пряма).
  • К – лицьова сторона котла похила (під кутом).

За окремим замовленням теплообмінник котла виготовляється посиленним – робочий тиск до 0,6МПа.

Завантажувальний і шуровочні люки мають подвійну ізоляцію. Можуть охолоджуватися водою, яка надходить з теплообмінника гнучкими шлангами. А також можуть бути наповнені перлитом або керамоволокном (футеровані). Від прогорання і перегріву дверки захищені чавунним або сталевим екраном.
Залежно від виду палива екран може бути подвійним, або з керамоволоконною плитою (LYTX) - дод. опція.
За окремим замовленням теплообмінник котла виготовляється посиленним – робочий тиск до 0,6МПа.
Для використання вологого палива або вугілля рекомендується Футерування топки шамотною цеглою - дод. опція.
В ручному режимі завантаження на колосникові труби встановлюються чавунні решітки - дод. опція.

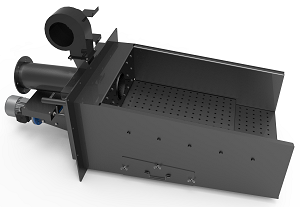

Безперечна перевага котлів — унікальний самоочисний пальник совкового типу, який працює в єдиному комплексі з котлом та живильним бункером з'єднаних гвинтовим шнеком. Цей пристрій має корпус з водяним охолодженням й рухому платформу, що рухається по направляючих за допомогою ексцентрика та мотор-редуктора, а також дає можливість рівномірного розподілення палива по всій площині пальника та повного його згоряння. Корпус пальника також містить форсунки для подачі повітря від вентилятора. Система має тривалий термін експлуатації та встановлюється на котли потужністю від 200 кВт до 2,0 МВт і може застосовуватись для ширшого спектру палива дрібної фракції, оскільки є невибагливим до його якості,  ґатунку та вологості.

Система керування твердопаливним котлом "Ретра-4М"

Конструкція котла передбачає його експлуатацію разом з електронним пультом керування, вентилятором піддуву та приводом шнеку та насадкою пальником.

Система регулювання заснована на електронному регуляторі, що призначений для забезпечення заданої температури теплоносія на виході твердопаливного котла, яка вимірюється за допомогою цифрового датчика температури.

Принцип роботи приладу полягає в подачі палива, керуванні процесом горіння палива та циркуляцією теплоносія шляхом регулювання обертів вентиляторів, які нагнітають повітря, і подачею живлення на привід шнека та циркуляційний насос.

Принцип роботи автоматики

Під час та після завантаження автоматикою необхідної порції палива до пальника вентилятор заданий час інтенсивно нагнітає повітря для досягнення стабільної температури горіння. Цей цикл повторюється доки температура води в котлі не підніметься до заданих на терморегуляторі базових значень. Після цього автоматика переходить у режим підтримки горіння. При падінні температури до заданого мінімального рівня (рекомендовано: 45-55 °С) знову відбувається автоматичне завантаження палива з бункера та включення вентилятора і цикл роботи котла повторюється.

У випадку досягнення температури значення встановленого максимального рівня (рекомендовано: 85-90 °С) автоматика вимикає подачу палива та вентилятор і переходить у стан підтримки.

Комплект поставки котла "Ретра-4М"

1. котел;
2. НПС (насадка пальник самоочисний);
3. шнек з моторредуктором;
4. система пожежогасіння з клапаном BVTS;
5. живильний бункер;
6. вентилятор піддуву;
7. пульт керування;
8. запобіжний клапан;
9. манометр з краном  під манометр;
10. система водоохолодження люків (по замовленню);
11. кріплення.
