Промышленный твердотопливный котел 1000кВт РЕТРА-3М Plus котел большой мощности на твердом топливе

Одноконтурный твердотопливный котел Ретра-3М Plus

Мощность: 1000 кВт

Площадь обогрева: 10 000 кв.м.

Вид: промышленный

Топливо

В качестве сырья можно использовать уголь, антрацит, дрова, брикет, торф, отходы деревообработки, лузгу брикетированную, солому, макулатуру - подача топлива ручная. Возможно использовать топливное сырье с высокой влажностью (60% и более)..

Применение

Используется для центрального отопления индивидуального жилья и жилых комплексов, административных, промышленных и складских помещений, особенно деревоперерабатывающих предприятий, животноводческих комплексов, павильонов, теплиц, школ, магазинов, медицинских учреждений.

Котлы имеют ряд преимуществ

• Коэффициент полезного действия до 86-93%;
• Прочный корпус камеры сгорания из стали толщиной 8 мм обеспечивает ресурс работы оборудования 15 лет и более;
• Система рассечение воздушного потока по всему объему топки, возможность образования "воздушного кокона" в камере сгорания вследствие регулирования воздушных потоков, что обеспечивает полное сжигание топлива, позволяет достичь максимальной теплоотдачи и существенно продлить процесс горения;
• Возможность прочистки воздушных форсунок и воздушных каналов в процессе их загрязнения;
• Система настройки потоков воздуха под любой вид твердого топлива и горючих отходов;
• Электронное управление принудительной подачей воздуха с возможностью установки климатического терморегулятора и функции дистанционного управления;
• Пять лет гарантии на теплообменник!
• Система запора выноса тепла с дымовыми газами, температура которых в стабильном режиме котла составляет 90-110 ^оС;
• Разовая загрузка топлива составляет от 7-36 часов;
• Котлы отличаются высокой производительностью и надежностью, подчеркнутыми многочисленными наградами;
• При необходимости котлы оборудуются Системой автоматической подачи топлива.

Общие характеристики

Котел «Ретра-3М» представляет собой конструкцию из прочного листового металла с очень развитой поверхностью приема тепла. Котел имеет трехкамерную структуру. Первая камера (топка) имеет большой объем, что позволяет максимально продлить период сгорания одноразовой загрузки топлива. В связи с чем, после розжига нет необходимости в постоянном обслуживании. Вторая камера выполняет функцию отбора тепла от продуктов сгорания. Колосники оборудованы механическим разрыхлителем. Для интенсификации процесса горения установлены вентиляторы, подающие воздух через воздушные каналы по всему объему топки. Корпус котла теплоизолированный.

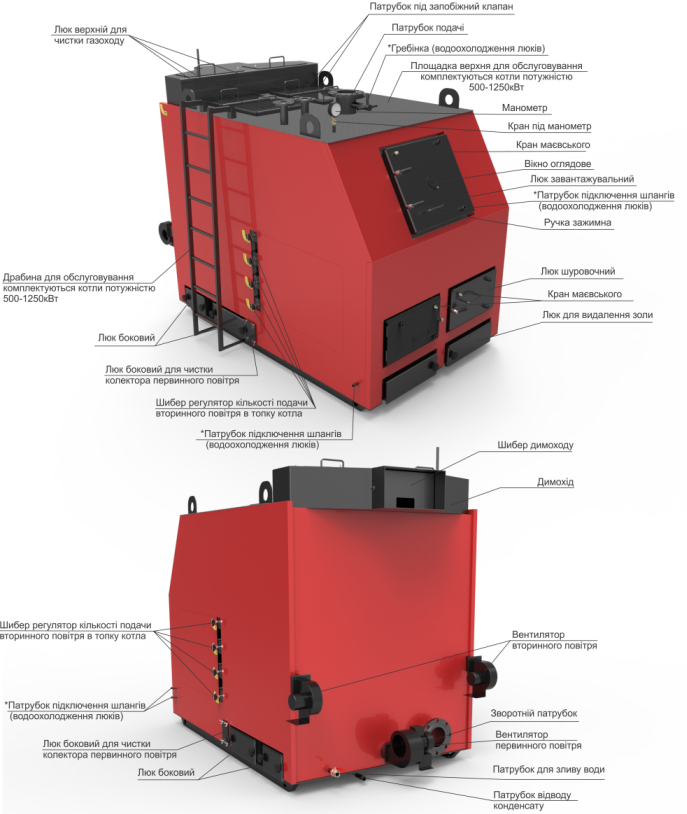

Строение котла "Ретра-3М" мощностью 250-1150 кВт

1. Люк загрузочный;
2. Люк шуровочный;
3. Люк для удаления золы;
4. Люк боковой для чистки газохода;
5. Коллектор первичного воздуха;
6. Люк верхний для чистки газохода;
7. Люк для чистки дымохода;
8. Патрубок подачи;
9. Обратный патрубок;
10. Дымоход;
11. Шибер дымохода;
12. Форсунки первичного воздуха;
13. Форсунки вторичного воздуха;
14. Вентилятор первичного воздуха;
15. Вентилятор вторичного воздуха;
16. Пульт управления;
17. Кран для наполнения (слива) воды;
18. Предохранительный клапан;
19. Водяная рубашка;
20. Теплоизоляция;
21. Охлаждающие колосниковые трубы;
22. Медная гильза для установки термодатчика;
23. Кран под манометр;
24. Манометр;
25. Камера сгорания (топка);
26. Прямая перегородка;
27. Водоохладжаемые трубы конвективной части.

Разновидности котлов

• Ф – с футерованными люками;
• В – с водоохлаждаемыми люками;
• П – лицевая сторона котла вертикальная (прямая)
• К – лицевая сторона котла наклонная (под углом).

По отдельному заказу теплообменник котла изготавливается усиленным - рабочее давление до 0,6 МПа.

Система управления твердотопливным котлом РЕТРА-3М

Конструкция котла предусматривает его эксплуатацию вместе с электронным пультом управления и вентиляторами поддува.

Система регулирования основана на электронном регуляторе, который предназначен для обеспечения заданной температуры теплоносителя на выходе твердотопливного котла.

Принцип работы прибора заключается в управлении процессом горения топлива и циркуляцией теплоносителя путем регулировки оборотов вентиляторов, нагнетающих воздух в топку котла, и подачей питания на циркуляционный насос.

Функциональные особенности пульта управления

• Прибор обеспечивает звуковую и визуальную сигнализацию аварийных и нештатных режимов его работы;
• Органы управления прибора позволяют установить необходимую температуру теплоносителя, выбрать профиль работы пульта в зависимости от вида топлива (дрова, торф или брикет, уголь, опилки или щепа);
• Возможность установки различных температурных порогов включения - выключения вентиляторов и насоса, плавная регулировка оборотов вентиляторов;
• Благодаря применению двух каналов регулирования подачи воздуха достигается полное сжигание топлива и пиролизных газов, образующихся при сгорании топлива, что обеспечивает повышенный коэффициент полезного действия котла, и, как следствие, приводит к снижению расхода топлива и уменьшения выбросов вредных веществ в атмосферу;
• Наличие аварийного термостата, который при превышении температуры теплоносителя, снимает питания с вентиляторов (выключает их);
• Возможность работы по последовательному интерфейсу (протокол ModBus) - для дистанционной передачи информации о текущей температуре теплоносителя, сигналах управления и аварийные сигналы, для задавания температурных значений теплоносителя, для пуска или остановки автоматической системы управления, дальнейшей ее регистрации и визуализации (дополнительная опция).

Технические характеристики:

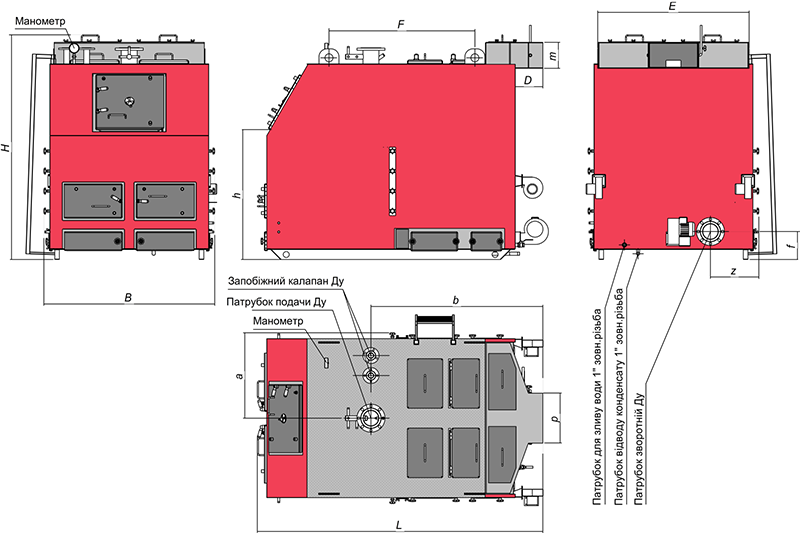

Габаритные и присоединительные размеры котлов модельного ряда "Ретра-3М" мощностью 400-1150 кВт
