Одноконтурный твердотопливный котел Ретра-3М Plus
Мощность: 40 кВт
Площадь обогрева: 400 кв.м
Вид: промышленный
Топливо: уголь, антрацит, дрова, брикет, торф, отходы деревообработки, лузга брикетированная, солома, макулатура - подача топлива ручная. Возможно использовать топливное сырье с высокой влажностью (60% и более).
Котлы имеют ряд преимуществ
- Коэффициент полезного действия до 86-93%;
- Прочный корпус камеры сгорания из стали толщиной 5 мм обеспечивает ресурс работы оборудования 15 лет и более;
- Система рассечение воздушного потока по всему объему топки, что обеспечивает полное сжигание топлива;
- Система настройки потоков воздуха под любой вид твердого топлива и горючих отходов;
- Электронное управление принудительной подачей воздуха с возможностью установки климатического терморегулятора и функции дистанционного управления;
- Пять лет гарантии на теплообменник!
- Возможность очистки колосниковой решетки и шевеление топлива в процессе работы (механический ворушитель);
- Система запора выноса тепла с дымовыми газами, температура которых в стабильном режиме котла составляет 90-110 оС;
- Разовая загрузка топлива составляет от 7-36 часов;
- При необходимости котлы оборудуются Системой автоматической подачи топлива или Щеповым бункером.
Строение котла Ретра-3М мощностью 25-80 кВт

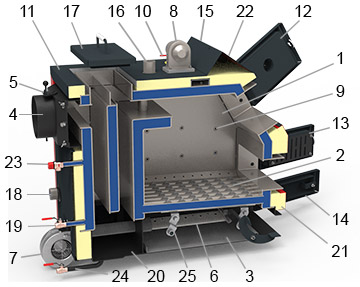

1. камера сгорания (топка); 2. решетка колосниковая; 3. камера поддувала (зольник); 4. дымоход; 5. шибер газохода поворотный; 6. рассекатель первичного воздуха; 7. вентилятор первичного воздуха с шибером регулировки; 8. вентилятор вторичного воздуха; 9. форсунки вторичного воздуха; 10. шибер регулировки вторичного воздуха; 11. кожух декоративный; 12. люк загрузочный; 13. люк выгребной; 14. люк удаления пепла; 15. пульт управления; 16. патрубок подачи; 17. люк чистки дымовых каналов; 18. патрубок обратки; 19. патрубок слива с шаровым краном; 20. люк удаления сажи; 21. шар теплоизоляции; 22. манометр; 23. клапан предохранительный; 24. патрубок слива конденсата; 25. ворошитель топлива.
Система управления
Конструкция котла предусматривает его эксплуатацию вместе с электронным пультом управления и вентиляторами поддува.
Система регулирования основана на электронном регуляторе, который предназначен для обеспечения заданной температуры теплоносителя на выходе твердотопливного котла.
Принцип работы прибора заключается в управлении процессом горения топлива и циркуляцией теплоносителя путем регулировки оборотов вентиляторов, нагнетающих воздух в топку котла, и подачей питания на циркуляционный насос.
Функциональные особенности пульта управления
- Прибор обеспечивает звуковую и визуальную сигнализацию аварийных и нештатных режимов его работы;
- Органы управления прибора позволяют установить необходимую температуру теплоносителя, выбрать профиль работы пульта в зависимости от вида топлива (дрова, торф или брикет, уголь, опилки или щепа);
- Возможность установки различных температурных порогов включения - выключения вентиляторов и насоса, плавная регулировка оборотов вентиляторов;
- Благодаря применению двух каналов регулирования подачи воздуха достигается полное сжигание топлива и пиролизных газов, образующихся при сгорании топлива, что обеспечивает повышенный коэффициент полезного действия котла, и, как следствие, приводит к снижению расхода топлива и уменьшения выбросов вредных веществ в атмосферу;
- Наличие аварийного термостата, который при превышении температуры теплоносителя, снимает питания с вентиляторов (выключает их);
- Возможность работы по последовательному интерфейсу (протокол ModBus) - для дистанционной передачи информации о текущей температуре теплоносителя, сигналах управления и аварийные сигналы, для задавания температурных значений теплоносителя, для пуска или остановки автоматической системы управления, дальнейшей ее регистрации и визуализации (дополнительная опция).
Технические характеристики:
| Номинальная мощность, кВт |
40 |
| Площадь обогрева помещения, м² (при высоте до 3.5м) |
400 |
| Площадь теплообменника, м² |
4.13 |
| Объём водной рубашки, л |
150 |
| Объём топки, л |
166 |
| Размер верхней камеры сгорания, мм (Д*Ш*В) |
600*470*695 |
| Габаритные размеры котла, мм (Д*Ш*В) |
1375*810*1310 |
| Размер горловины загрузочного люка, мм (ширина х высота) |
370*240 |
| Температура воды на входе в котел, не меньше, ºС |
55 |
| Температура воды на выходе из котла, не больше, ºС |
95 |
| Температура продуктов сгорания, не больше, ºС |
100-160 |
| Выход под дымоход, мм |
Ø200 |
| Присоединительные размеры к системе отопления |
2” |
| Присоединительный размер предохранительного клапана |
1/2" |
| Толщина внутренней стенки теплообменника, мм |
5 |
| Рабочее давление теплоносителя, МПа (минимальное / максимальное) |
0.1 / 0.25 |
| Разрежение за котлом, Па, не больше |
40 |
| Потребляемая мощность, Вт / 220 В / 50 Гц, не більше |
140 |
| Диаметр трубы дымохода, мм / Высота, м, не менее |
200 / 7 |
| Масса котла (без воды), кг |
410 |
