Котел стальной РЕТРА-3М-Plus 32 кВт для сжигания твердого топлива

Мощность: 32 кВт

Площадь обогрева: 320 кв.м

Вид: промышленный

Топливо: уголь, антрацит, дрова, брикет, торф, отходы деревообработки, лузга брикетированная, солома, макулатура - подача топлива ручная. Возможно использовать топливное сырье с высокой влажностью (60% и более).

Котлы имеют ряд преимуществ

• Коэффициент полезного действия до 86-93%;
• Прочный корпус камеры сгорания из стали толщиной 5 мм обеспечивает ресурс работы оборудования 15 лет и более;
• Система рассечение воздушного потока по всему объему топки, что обеспечивает полное сжигание топлива;
• Система настройки потоков воздуха под любой вид твердого топлива и горючих отходов;
• Электронное управление принудительной подачей воздуха с возможностью установки климатического терморегулятора и функции дистанционного управления;
• Пять лет гарантии на теплообменник!
• Возможность очистки колосниковой решетки и шевеление топлива в процессе работы (механический ворушитель);
• Система запора выноса тепла с дымовыми газами, температура которых в стабильном режиме котла составляет 90-110 ^оС;
• Разовая загрузка топлива составляет от 7-36 часов;
• При необходимости котлы оборудуются Системой автоматической подачи топлива или Щеповым бункером.

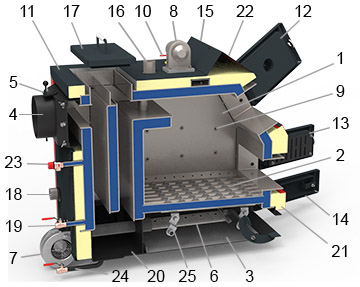

Строение котла Ретра-3М мощностью 25-80 кВт

1. камера сгорания (топка); 2. решетка колосниковая; 3. камера поддувала (зольник); 4. дымоход; 5. шибер газохода поворотный; 6. рассекатель первичного воздуха; 7. вентилятор первичного воздуха с шибером регулировки; 8. вентилятор вторичного воздуха; 9. форсунки вторичного воздуха; 10. шибер регулировки вторичного воздуха; 11. кожух декоративный; 12. люк загрузочный; 13. люк выгребной; 14. люк удаления пепла; 15. пульт управления; 16. патрубок подачи; 17. люк чистки дымовых каналов; 18. патрубок обратки; 19. патрубок слива с шаровым краном; 20. люк удаления сажи; 21. шар теплоизоляции; 22. манометр; 23. клапан предохранительный; 24. патрубок слива конденсата; 25. ворошитель топлива.

Система управления

Конструкция котла предусматривает его эксплуатацию вместе с электронным пультом управления и вентиляторами поддува.

Система регулирования основана на электронном регуляторе, который предназначен для обеспечения заданной температуры теплоносителя на выходе твердотопливного котла.

Принцип работы прибора заключается в управлении процессом горения топлива и циркуляцией теплоносителя путем регулировки оборотов вентиляторов, нагнетающих воздух в топку котла, и подачей питания на циркуляционный насос.

Функциональные особенности пульта управления

• Прибор обеспечивает звуковую и визуальную сигнализацию аварийных и нештатных режимов его работы;
• Органы управления прибора позволяют установить необходимую температуру теплоносителя, выбрать профиль работы пульта в зависимости от вида топлива (дрова, торф или брикет, уголь, опилки или щепа);
• Возможность установки различных температурных порогов включения - выключения вентиляторов и насоса, плавная регулировка оборотов вентиляторов;
• Благодаря применению двух каналов регулирования подачи воздуха достигается полное сжигание топлива и пиролизных газов, образующихся при сгорании топлива, что обеспечивает повышенный коэффициент полезного действия котла, и, как следствие, приводит к снижению расхода топлива и уменьшения выбросов вредных веществ в атмосферу;
• Наличие аварийного термостата, который при превышении температуры теплоносителя, снимает питания с вентиляторов (выключает их);
• Возможность работы по последовательному интерфейсу (протокол ModBus) - для дистанционной передачи информации о текущей температуре теплоносителя, сигналах управления и аварийные сигналы, для задавания температурных значений теплоносителя, для пуска или остановки автоматической системы управления, дальнейшей ее регистрации и визуализации (дополнительная опция).
